適用范圍
1.1、 建筑構件隔聲測量
（1）概述：隔聲測量主要測量發聲室和受聲室兩側不同中心頻率下的聲壓級差。
根據傳播途徑的不同分為：
A、建筑構件的空氣聲隔聲測量；
B、樓板撞擊聲隔聲測量。
（2）相關標準：
GB/T50121-2005 建筑隔聲評價標準
GB/T19889 聲學 建筑和建筑構件隔聲測量
第1部分：側向傳聲受抑制的實驗室測試設施要求;
第2部分：數據精密度的確定、驗證和應用;
第3部分：建筑構件空氣聲隔聲的實驗室測量;
第4部分：房間之間空氣聲隔聲的現場測量;
第5部分：外墻構件和外墻空氣聲隔聲的現場測量;
第6部分：樓板撞擊聲隔聲的實驗室測量;
第7部分：樓板撞擊聲隔聲的現場測量;
第8部分：重質標準樓板覆面層撞擊聲改善量的實驗室測量;
第10部分：小建筑構件空氣聲隔聲的實驗室測量
1.2、 室內混響時間測量
（1） 概述：聲音達到穩態后停止發聲，平均聲能密度自原始值衰減60 dB所需要的時間， 稱之為混響時間，記做T60，單位為秒。
中斷聲源法是聲源發聲達到穩態后，突然切斷聲源停止發聲，直接記錄室內聲壓級衰減曲線的方法。
（2） 相關標準：
GBT 50076-2013 室內混響時間測量規范
ISO 3382-2：2008 聲學 房間聲學參數的測量 一般房間混響時間測量
1.3、 混響室吸聲測量
（1） 概述：在混響室內測量用于處理墻壁或頂部等界面的聲學材料的吸聲系數，或諸如家具、人、空間吸聲體等的吸聲量的方法。
按混響室放入吸聲材料前和放入吸聲材料后混響時間的差異，計算吸聲材料的吸聲系數。這里吸聲系數是指試件吸聲量與試件面積的比值。用于測量聲音無規入射時的吸聲系數，即聲音由四面八方入射材料時能量損失的比例 。
（2） 相關標準：
GB/T 20247-2006 聲學 混響室吸聲測量
配置清單
型號及名稱 | 主要功能 | 數量 | 備注 |
AWA6290L+多通道信號分析儀 | 測量放大及數據采集 | 1 | 2通道 |
AWA14423型測試電容傳聲器 | 頻率范圍10~20000 Hz，靈敏度約50 mV/pa | 2 | |
AWA14604型前置放大器 | ICP型，阻抗變換，頻率范圍10~200 kHz,增益1 | 2 | |
AWA8740-20延伸電纜 | 延伸測試傳聲器 | 2 | |
測試傳聲器固定架 | 固定AWA14423用（三腳架） | 2 | |
AWA5870B型功率放大器 | 最大有效值輸出功率150 W | 1 | |
AWA5510A型12面體聲源 | 無指向，最高聲功率級120 dB | 1 | |
AHAI2011標準撞擊器 | 撞擊時間間隔100ms±5ms | 1 | |
建筑聲學測量軟件包 | 隔聲、撞擊聲、混響時間測量 | 1 | |
1/1和1/3 OCT分析軟件包 | 1/1和1/3OCT頻譜分析，二通道同時測量 | 1 | |
便攜箱 | 放AWA6290主機用 | 1 | |
風球 | 2 | ||
AWA6021聲級校準器 | 準確度1級，聲壓94dB和114dB，頻率1kHz | 1 | |
計算機（自備） | 要求有USB接口，網口，office軟件 | 0 | 可以代購，費用另算 |
AWA6228+多功能聲級計 | 1級，手持聲級計,含統計分析、1/1OCT、1/3OCT頻譜分析功能 | 1 | |
上門安裝培訓 | 儀器的操作使用 | 1 | 免費1次 |
價格總計：139560.00元（不含計算機） 四通道：167000元（不含計算機） | |||
硬件指標簡介
序號 | 名稱 | 主要功能及性能 | |
1 | AWA6290L型多通道信號分析儀 | 輸入通道數：2通道 采樣頻率：192kHz 頻率范圍：1Hz～80kHz 本底噪聲：<20dB（A） 最大輸入電壓：10Vrms ICP供電：4mA，28V 動態范圍：大于110dB 程控放大：（dB）-20、0、20 | 輸出通道數：2通道 頻率范圍：0.5Hz～75kHz 最大輸出電壓：9Vrms 諧波失真：<0.1% @8V |
2 | AWA14423型測試 | 尺寸：1/2’’ 頻率范圍：10Hz~20kHz；靈敏度：約為50mV/Pa 動態范圍：20～140dB；頻響特性：自由場 溫度系數(dB/℃)：0.01 | |
3 | AWA14604型前置放大器
| 類型：ICP型 頻率范圍：10Hz~100kHz；輸入阻抗：≥10 GΩ//0.35 pF 傳輸增益：-0.15dB；輸出阻抗：＜50 Ω | |
4 | AWA8740-20延伸電纜 | BNC-BNC連接線，20m長。延伸AWA14604前置極 | |
5 | 傳聲器固定架 | 固定測試傳聲器用 | |
6 | AWA5510A型12面體聲源 | 建筑聲學測量用。 外形尺寸：直徑404mm；質量：20kg(不含三腳架) 輸入阻抗：4.5Ω；最大連續電功率：480W； 最大聲功率級：120dB; 指向性指數：≤9dB 頻率范圍：100Hz~10kHz | |
7 | AWA6021型校準器
| 1級聲級校準器 頻率1kHz（±0.5 %）；標稱聲壓級：94dB、114dB 總諧波失真：≤ 1.5 %； 標配1/2″聲校準配合器
| |
8 | AWA5870B型功率放大器
| 驅動12面體聲源。 最大輸出電壓：25V有效值 頻率響應：20Hz~20kHz±0.5dB,1W/8Ω; 輸出功率：100W×2 8Ω, 150W×2 4Ω。 | |
軟件指標簡介
序號 | 模塊名稱 | 功能簡介 | |
1

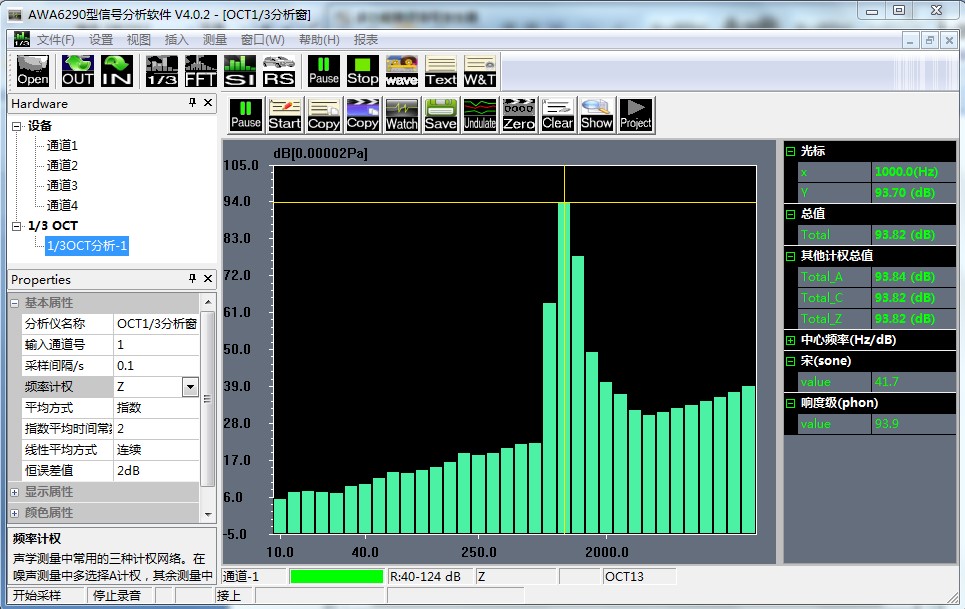

| OCT分析軟件 1/3 OCT分析軟件 | 1/1倍頻程測量 1/3倍頻程測量 | 符合標準：IEC61260:1995 CLASS 1,GB/T3241-1998 1級 頻率計權：A、C、Z可選 平均方式：線性、指數、恒誤差可選 可隨時間記錄分析結果，最小記錄間隔為0.01s |
2 | 建筑隔聲測量軟件 | 符合標準： GB/T50121-2005 建筑隔聲評價標準 GB/T19889 聲學 建筑和建筑構件隔聲測量 GB/T 20247-2006 聲學 混響室吸聲測量 GBT 50076-2013 室內混響時間測量規范 可生成測試報告 | |
主要技術指標：
1 傳聲器組合：Φ12.7mm（1/2″）預極化測試電容傳聲器和AWA14601型前置級，標配靈敏度級：-28dB
注：靈敏度以1V/Pa為參考0dB，以下無具體說明時，均指標配靈敏度。
2 聲壓級測量范圍：
低量程：(20～132)dBA，(25-132)dBC，(30-132)dBZ
高量程：(30～142)dBA，(35-142)dBC，(40-142)dBZ
注意：其他靈敏度時，聲壓級測量范圍會整體偏移，具體以儀器上顯示為準。
3 頻率范圍：10Hz～20kHz。
4 本機電噪聲：
低量程：小于12dBA，17dBC，22dBZ
高量程：小于23dBA，27dBC，32dBZ
5 Ａ/Ｄ位數：24位。
6 采樣頻率： 48kHz。
7 檢波特性：真有效值數字檢波。
8 執行標準：
GB/T 3785-2010 1級/IEC 61672:2013 Class 1
GB/T 3241-2014 1級/IEC 61260:2014 Class 1
9 顯示器：2.6寸彩屏顯示，分辨率240×320，顯示內容豐富，背光亮度可自動調節或手動46級調節。
注：關背光時屏幕不顯示。
10 數據存儲：標配3MB ，最多存儲積分測量結果3328組。
11 日歷時鐘：每月誤差小于1分鐘，內置后備電池。
12 電源：4節LR6堿性電池，可連續工作30小時左右，關背光測量時，可連續工作36小時以上；也可用DC 5V±0.5V、1A外接電源。
注1：測試條件為常溫常壓，低量程、儀器僅打開積分、 統計功能，背光亮度為25。
13 電源切換：電池和外接電源同時供電，外接電源電壓較高時，電池被切斷；外接電源電壓較低時，儀器自動切為電池供電。
14工作溫度：-15℃～55℃
15相對濕度：20%～90%
16 外形尺寸：260×80×30
17 重量：約350g
功能模塊簡介
4.1、統計功能
主要測量指標：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL
注1：x為A,C,Z,y為F,S,I，N為5，10，50，90，95
注2：24H測量指標：除了統計分析菜單所有的測量指標外，還有Ld、Ln、Ldn
數據存貯：可存貯統計分析結果、24H測量結果。
統計1和統計2分析指標相同時：最多3328組。
統計1和統計2分析指標不同時：最多2663組。
4.2、1/1OCT頻譜分析
頻率計權：并行A 、C、Z。
時間計權：并行F、S，低頻125Hz以下用S計權。
級線性范圍：大于90dB，1檔量程。
濾波器類型：并行(實時)倍頻程，G=103/10
濾波器中心頻率：11個中心頻率
數據存貯：最多3328組。
參考材料：
1． GB/T19889 聲學 建筑和建筑構件隔聲測量
2． GB/T50121-2005 建筑隔聲評價標準
3． GBT 50076-2013 室內混響時間測量規范
4． GB/T 20247-2006 聲學 混響室吸聲測量
