油罐罐下采樣器是依據石化行業IS03170 ( GB/T4756- -1998 )《石油液體產品手工取樣法》、參考UOP技術、結合生產實際、用戶意見生產采樣設備(AU-CSS-I型拱頂罐采樣器； XAU-CSS-II型內浮頂罐采樣器)。
特點：
1、采用柔性連接技術，從而減少了罐內液體擾動對浮臂的沖擊力量，延長了罐內裝置的使用壽命。

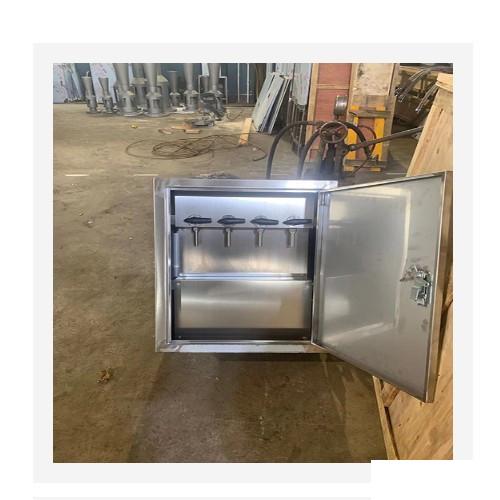

2、采樣系統罐外部分采用 室外防雨、防塵、防盜箱式-體化結構，所有閥門、接管、循環泵組裝在箱體內整體供貨，組裝完畢后整體進行1.0水壓試驗
3、與物料接觸部門為304，既保證了樣品的純凈，又增強了管線的防腐蝕性能，確保使用壽命。
4、采樣器循環泵根據磁力耦合特點，通過來回推拉帶動外部磁體，同時耦合驅動封閉在隔離套內的另-組磁體同步運轉，從而無接觸、無摩擦地將外部動力傳送到內部實現循環目的。
5、采樣、循環系統中采用兩位一通采樣閥門。
6、使用罐下采樣器節省采時間，提高了工作效率，可以減少靜電效應所帶來的危險性。
用途
1.AU-CSS-I型系列產品，用于100~5000上海標卓科學儀器有限公司0m3拱頂儲罐罐下采樣。
2、AU-CSS-II型系列產品，用于100~50000m3內、 外浮頂儲罐罐下采樣。
結構形式
1、AU-CSS-I型系列產品結構形式為浮標帶動的采樣管裝置(見圖一)。
2、AU-CSS-II型系列產品是利用內浮頂罐內浮盤帶動的采樣管裝置(見圖二)。
以上系列產品結構的共同特點：
(1)采樣點準確；
(2)采樣管與油罐外部管線間都用304材質不銹鋼金屬軟管連接，保證了采樣組合件活動靈活，因此遠比其它非金屬材料軟管壽命長。
安裝
AU-CSS型油罐罐下采樣器安裝方便。分罐內、罐外兩部分安裝。安裝時，先安裝罐外部分，再安裝罐內部分。所有焊接按JB/T4709- -2000《鋼制壓力容器焊接規程》的規定執行。
1、罐外安裝：
1.1在離罐底1米高的油罐壁上開--個直徑為90毫米的孔；
1.2把配備的帶法蘭接管與罐壁焊接；
1.3把采樣器箱體法蘭與罐壁法蘭連接。
2、罐內安裝：
2.1在離罐壁開孔1米處(向罐中心)，把支架焊接于罐底;
2.2在離罐壁開孔8米處(向罐中心)，把管束托架焊接于罐底；
2.3按標記連接采樣管線，擰緊采樣管線的活接，并固定于支架、平放在托架上；
2.4用金屬軟管把采樣箱伸入罐內的采樣管和采樣管線連接，連接時依次將伸入罐內較長(中、短)的采樣管和管線中較長(中、短)的采樣管線相連。
2.5浮頂罐：用吊鉤組件把采樣管束固定在離罐壁4米處的罐內浮盤上，固定點和管束支架、托架在垂直于罐底的同一平面上。
2.6拱頂罐:把浮球固定在采樣管線上，較小的浮球固定在采樣管線中部，較大的浮球連接在采樣管線梢部。
公司承諾：上海標卓科學儀器有限公司質量服務承諾：
1.質量保修期一年，終生免費維護。
2.在保修期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。
3.接到用戶通知所提供的儀器出現故障后，24小時內回應.
4.保證及時向用戶以最優的價格提供所需的備品備件和易
